با سرعت بالا ماشین لوله فلز برش، دستگاه برش CNC نیمه اتوماتیک

با سرعت بالا ماشین لوله فلز برش، دستگاه برش CNC نیمه اتوماتیک

,

pipe cutting equipment

محل منبع:

جیانگسو چین

نام تجاری:

Hengyang

گواهی:

ISO9001-2000

شماره مدل:

MC350D

با ما تماس بگیرید

درخواست نقل قول
جزئیات محصول
توضیحات محصول

با سرعت بالا ماشین لوله فلز برش، دستگاه برش CNC نیمه اتوماتیک

جزئیات سریع

شرایط: محل جدید منبع: جیانگ سو چین

شماره مدل: MC350D نوع ماشین: لوله و لوله برش ماشین آلات

مواد اولیه: لوله برق: هیدرولیک

گواهی: CE و ISO سیستم خنک کننده: آب خنک کننده

نمای کلی دستگاه:

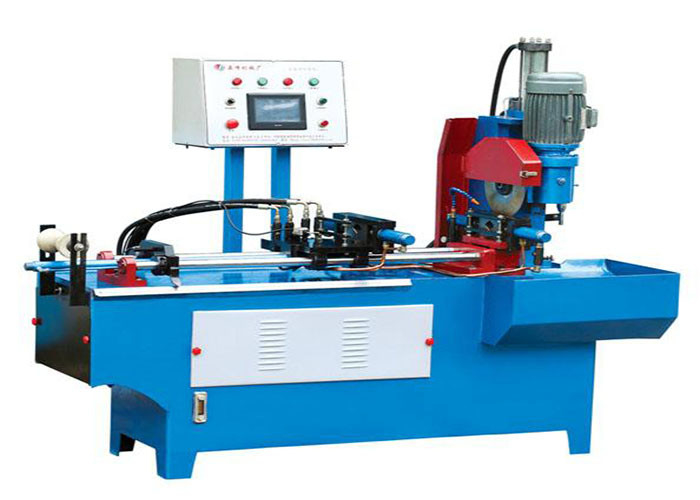

MC350D فلزی مدور ماشین اره، بر اساس معرفی فن آوری پیشرفته خارجی، نوآورانه و توسعه یک دستگاه برش اتوماتیک هیدرولیک، عملکرد از محصولات خود را به سطح پیشرفته، اره اشکال مختلف مقطعی می تواند فولاد معمولی، فولاد ضد زنگ، مس، آلومینیوم و دیگر پروفایل های فلزی، به خصوص اره لوله های مختلف ایده آل است. این دستگاه با استفاده کنترل هیدرولیک، وقتی اره بدون تغذیه مصنوعی، تخلیه، بستن قطعه کار آن، انتشار، خوراک، به صورت خودکار توسط کنترل هیدرولیک، دقت ماشینکاری، راندمان بالا، مناسب برای عملیات مداوم در دراز مدت جمع شدن.

برش تعداد:

دستگاه با کاهش شمار شمارنده یک (در کنترل پنل اصلی)، تعداد برنامه ریزی شده از قطعه اره ورودی ضد، مقدار واقعی برش خواهد شد در یک صفحه نمایش ضد کوچک نمایش داده شده، مجهز به هنگامی که تعداد واقعی اره سازگار با از پیش تعیین شده تعداد، دستگاه به طور خودکار متوقف خواهد شد کار، برش تعداد شمارنده واقعی به طور خودکار به صفر.

پارامترهای مقرون صنایع

1 برش موتور

YD112M-4/2 3.3 / 4.0kw

2 ولتاژ

380V 50HZ (کنترل خط 110V50HZ)

موتور 3 پمپ آب

40W

4 چوب قابل اجرا

Ф≤400 سوراخ Ф32 PIN HOLE 2-Ф11 × 63

5 فشار کاری

5.5MPa

6 افتتاح گیره

ثبت شده 140mm

موتور 7 پمپ روغن

Y90L-4 1.5KW

8 پمپ پره

VPV1-20-55

پیکربندی مقدمه:

قطعات کنترل الکترونیکی: FR.L و شیر برقی از هوا TAC تایوان وارد شده است؛ شیر: تایوان وارد هیدرولیک آسادا؛

AC کنتاکتور: کره جنوبی وارد Shilin؛ دکمه توقف و دکمه شروع است: تایوان Tiandi؛ دیگر لوازم جانبی برق: CHINT.

راه آهن: تایوان Shangyin از.

نصب و راه اندازی

1، دستگاه باید بر روی سطح زمین با پیچ و مهره به آن امن قرار داده شده، چهار پا.

2، خط در داخل اشکال زدایی دستگاه مونتاژ شده است، و قدرت (380V 50Hz است، سه فاز چهار سیستم فعلی) متصل است، در حالی که دستگاه باید مبتنی شود برای اطمینان از ایمنی.

3، تکرار فرمان: چراغ روشن، سپس سوییچ قطب در حال تغییر است در (مجموعه ای به "1" یا "2" موقعیت) تبدیل شده است، پس از آن بسته به جهت اسپیندل چرخش و پوشش فلش سازگار کاهش جهت سوئیچ پا چرخش موتور ، اگر شما معکوس مبادله هر دو فاز فاز خط قدرت

دستورالعمل های اجرایی

نصب و راه اندازی 1. چوب

بسته به اندازه از مواد به اره می شود، مناسب ضخامت تیغه، قطر و تعداد دندان را انتخاب کنید. پس از تیغه اره با توجه به مراحل زیر را برای نصب دستگاه انتخاب

(1) سوئیچ قدرت به OFF تنظیم.

(2) پوشش ایمنی تیغه را باز کنید.

(3) تیغه چاقو پوشش حذف، و فلنج اسپیندل، و پوشش تیغه چاقو با یک پارچه تمیز هر شن و ماسه و یا آهن براده را ترک کنید.

(4) نصب شده بر روی تیغه، فلش قاب جلو دندان در همان جهت با چاقو، قرار دادن چاقو بر روی جلد، سفت کردن پیچ، قبل از قفل کردن کامل تیغه به جلو و چرخش تیغه در جهت مخالف، به طوری که پین پوشش صورت محکم چاقو فشار بر سوراخ سوزن تیغه، سپس پیچ محکم سفت.

(5) پوشش ایمنی تیغه ریل گارد، نصب و راه اندازی تیغه کامل است. برای حذف، در برابر مراحل بالا.

2. خروجی تنظیم عمق سکته مغزی

قابل تنظیم مهره حد، پس از آن نوبت شیر کنترل نقطه (در خلاف جهت عقربه) بسته به طوری که بار به آرامی به پایین سر تا تیغه می تواند قطعه کار تا بریده شود، به طوری که کلاه تنظیم تیغه برش دور از قطعه کار در حدود 10mm یا بیشتر.

3.Saw سرعت تیغه:

معمولا خفیف فلزی فولاد با سرعت انتخاب شده. میله های جامد، فولاد ضد زنگ و دیگر کم اختیاری (توجه: پس از عملیات حرارتی مواد و یا سختی فولاد HRC13 بیشتر است، در دسترس کاربر با سرعت بالا به را دیدم، در غیر این صورت کوتاه شدن عمر تیغه).

4. گیره اصلی و تنظیم گیره خوراک (طراحی طرح کلی و کنترل پنل دستورالعمل)

(1) اصول تنظیم:

A، شما واقعا می تواند گیره قطعه کار.

B، تضمین تغذیه صاف، کشیدن سخت نیست یا گیر، خواهد تحمل طول پس از برش قطعه کار نهایی تاثیر نمی گذارد.

(2) تنظیم مراحل:

A، سعی کنید برای باز کردن گیره اولیه، گیره باز می شود برای تغذیه.

B، دستی کار اصلی کنترل پنل خواهد ایستگاه تغذیه به جلو از گیره اصلی از ویژگی های.

C، گیره قطعه کار قرار داده شده در وسط.

D، چرخش چرخ دست گیره قطعه کار به مرگ پوشه، چرخ های اصلی دست و سپس تماس 3-4mm بچرخد.

E، به نوبه خود دکمه به تابع کتابچه راهنمای در صفحه اصلی کنترل پنل برای دیدن اگر مخزن سوخت به پوشه اصلی می کند بستن قطعه کار، برش وسط در خطر و آسیب قطعه کار حرکت چرخشی از تیغه.

F، پس از تنظیم گیره اصلی، تنظیم گیره خوراک، روش تنظیم برای تنظیم پوشه اصلی تقریبا همان است، اما توجه ویژه علاوه بر چرخ دست قابل تنظیم، بیشتر به شما می توانید بلوک صندلی گیره در اطراف تنظیم کنید. اما تغذیه انبرک به همان پوشه باید مستقیم با خداوند خواهیم بود.

G، پس از دستی تنظیم دستگیره برای انتشار پوشه اصلی. آیا می شود به کلیپ تغذیه گیره سیلندر کلیپ دستگیره قطعه کار به غذا دست به عقب فشار دهید فشار داده شده است، ایستگاه خوراک عقب نشینی فوری ارسال می شود. در این مواد نقطه توجه داشته باشید (قطعه کار) است که گیره اصلی برخورد می کنند، به این معنی اگر هیچ لحن خوب در خط وجود دارد، شما باید دوباره تنظیم می شود. اگر آن را به معنی مواد قبل و بعد از تحویل تنظیم صاف تکمیل شده است.

تنظیم سرعت 5. خروجی

در پشت سر سیلندر تغذیه یک شیر تنظیم جریان، چرخش دستگیره برای تنظیم سرعت غذا هندپیس. خوراک تنظیم سرعت بسته به تجربه، نه خیلی سریع و سقوط آوار ناشی دندان های دندانه دار، بلکه نمی خیلی آهسته و بی پرده تیغه اره. برای مثال قطع قطر 25mm در میله های فولادی خفیف برای حدود 2-8 ثانیه، با توجه به لی دندانه دار یا غیر نافذ ممکن است.

6. طول برش (هر طول خوراک) تنظیم

تغذیه ارزش ماشین مرجع است طول ایستگاه تغذیه گام بعدی این است برای تنظیم مقیاس:

(1) ایستگاه تغذیه خواهد به خط مقدم حرکت می کند؛

(2) پس از تغذیه از انتشار پیچ موقعیت درپوش؛

(3) با بلوک انتقال کتابچه راهنمای کاربر و اشاره گر توقف بصری بعدی به اندازه مقیاس نشان داده شده است؛

(4) پس از پیدا کردن طول مقدار تنظیم شود، قفل کردن پیچ درپوش؛

(5) پس از جلو و قطعات تماس متوقف متوقف و بافر می توانید ریز لحن پردازش تولید خوراک دام، به منظور تسهیل در اندازه کوچک استفاده می شود (پس از تغذیه به منظور محدود کردن میله بافر، معمولا به 13-15mm فشرده مناسب است. در غیر این صورت، بافر می تواند اثرات را ندارند و یا فاسد شدنی)

(6) و به عنوان یک طول کمتر از خوراک، خوراک دوم یا سوم را انتخاب کنید، یعنی طول و یا × 3 × 2 بار.

7. اولین چاقو (راهگاه) اره

پس از اتمام مراحل بالا را برای تنظیم بدن خوراک به جلو است. از کنترل پنل اصلی را به موقعیت های اتوماتیک، برش مواد شماره گیری به طوری که مواد در وسط سر گیره قرار داده مماس تیغه خود را در مورد 15MM برگزار شد (اصلی فک بستن دو جانبه می توانید) و سپس دکمه را فشار دهید بر روی صفحه اصلی کنترل پنل، دستگاه نیمه خود کار این است که آغاز شده اره. (توجه: در صورتی که هر برش وجود دارد هموار و یا غیر معمول، صدا های مختلف، به سرعت از کنترل پنل اصلی از دکمه توقف اضطراری پرس هیدرولیک، دستگاه فورا متوقف خواهد شد سر عمل به انتهای فوقانی از قطعه کار است شدیدا کلمپ برای جلوگیری از. اره کشیدن و قطعه کار خطرناک است.)

8. دایره برش اتوماتیک

وقتی که 7 مرحله اول هموار، با توجه به کنترل پنل اصلی، دکمه خودکار، دستگاه است که آغاز شده تغذیه تغذیه اره → → → اره، و غیره عملیات چرخه اتوماتیک. هنگام انجام کار به صورت خودکار، توجه باید اول کارشناسی ارشد کنترل دستگیره پانل در 15 رفتن به "اجرا" و موقعیت، به طوری که زمانی که کمبود ماده قطعه کار در ارسال یک سوئیچ حد مجاورت عدم مصنوعات را تشخیص داده و به طور خودکار تعطیل. آخرین پیروزی پس از قطع مواد، دوباره اجرای کار بر روی جدید 8 مرحله، چرخه خودکار اره عمل است.

9. برش تعداد:

دستگاه با کاهش شمار شمارنده یک (در کنترل پنل اصلی)، تعداد برنامه ریزی شده از قطعه اره ورودی ضد، مقدار واقعی برش خواهد شد در یک صفحه نمایش ضد کوچک نمایش داده شده، مجهز به هنگامی که تعداد واقعی اره سازگار با از پیش تعیین شده تعداد، دستگاه به طور خودکار متوقف خواهد شد کار، برش تعداد شمارنده واقعی به طور خودکار به صفر.
